Revit 내 프로젝트에서 모델링의 구성요소는 수많은 패밀리로 이루어져 있습니다. 패밀리는 프로젝트 내에서만 존재하는 시스템 패밀리와 외부에서 가져올 수 있는 패밀리로 2가지가 분류됩니다.
1) 시스템 패밀리의 경우 Autodesk에서 제공하는 패밀리로 형상은 Customizing이 불가하며 유형편집(재질이나 크기등)을 통해서만 Customizing 할 수 있습니다.
2) 외부에서 가져올 수 있는 패밀리는 제작 초기부터 사용자가 원하는 대로 Customizing 하여 모델링이나 속성 등 모든 것을 사용자가 작성할 수 있습니다.

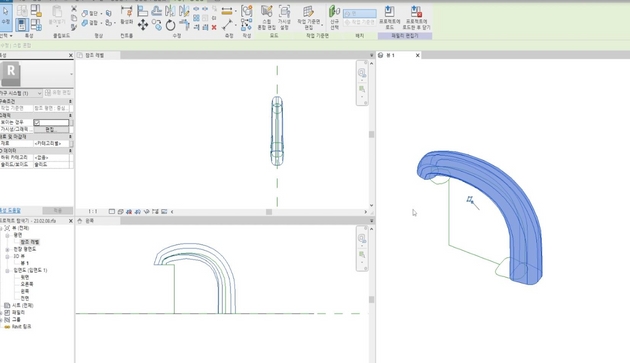

<작성 방법>
1. 패밀리 템플릿에는 기본적으로 참조평면이 작성되어 있으며,참조평면의 교차점을 기준으로 패밀리가 삽입되게 됩니다.
2.Elbow는 각도에 따라 Elbow 끝선과 패밀리 삽입점이 같을 수 있는 수식을 작성해야 합니다. (Elbow : 배관의 방향을 변경할 때 사용하는 배관 부속자재)

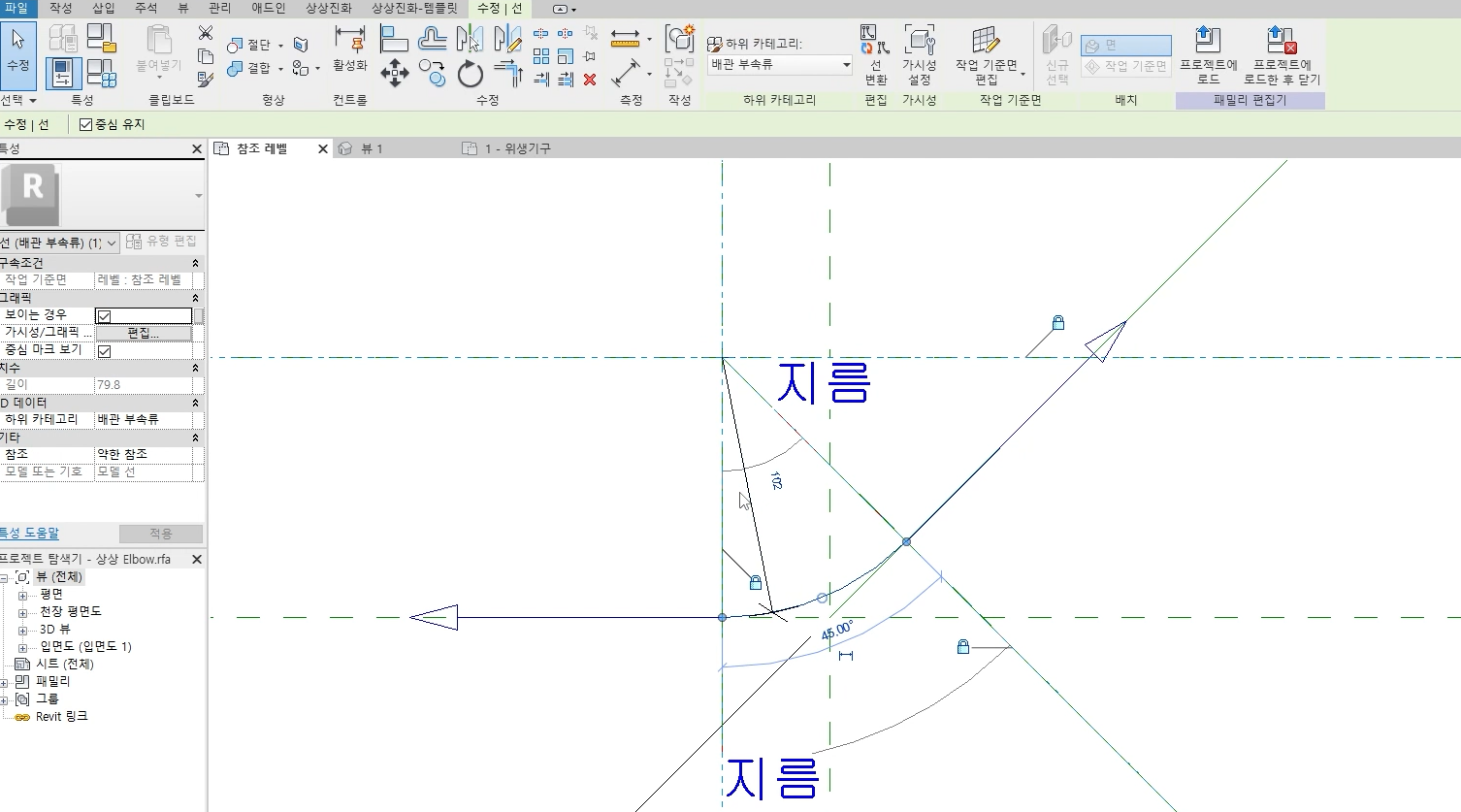

3.tan공식 : 삼각함수 tan 공식에 의해 Elbow 끝에서 패밀리 삽입점(Elbow 중심)까지의 거리를 구할 수 있습니다.
4. 패밀리 유형창을 통해 수식을 입력합니다.
- 끝에서 중심(Elbow 끝에서 중심까지 거리)
- 수식 값 : = Elbow 반지름 x tan(Elbow 각도 / 2)
배관 Elbow 패밀리 작성 TIP ! 학습 가이드 자료에서 확인이 가능합니다.
- 배관 크기에 따라 자동으로 Elbow가 변하도록 설정하는 방법
- 작성한 .CSV 파일에서 값을 가져와 수식을 작성하는 방법
* 배관 Elbow 패밀리 작성 방법 & 작성 TIP에 대한 세부 자료는 ( 학습 가이드 자료 - pdf )
아래 영상 가이드 바로가기 링크를 클릭하시면 다운로드 하실 수 있습니다.
